Название проекта: Светодиодный фонарь LTR с ДХО, г/о и динамическим указателем поворота "Ресничка"
Инициатор разработки: ООО "ПК Транспортные системы"

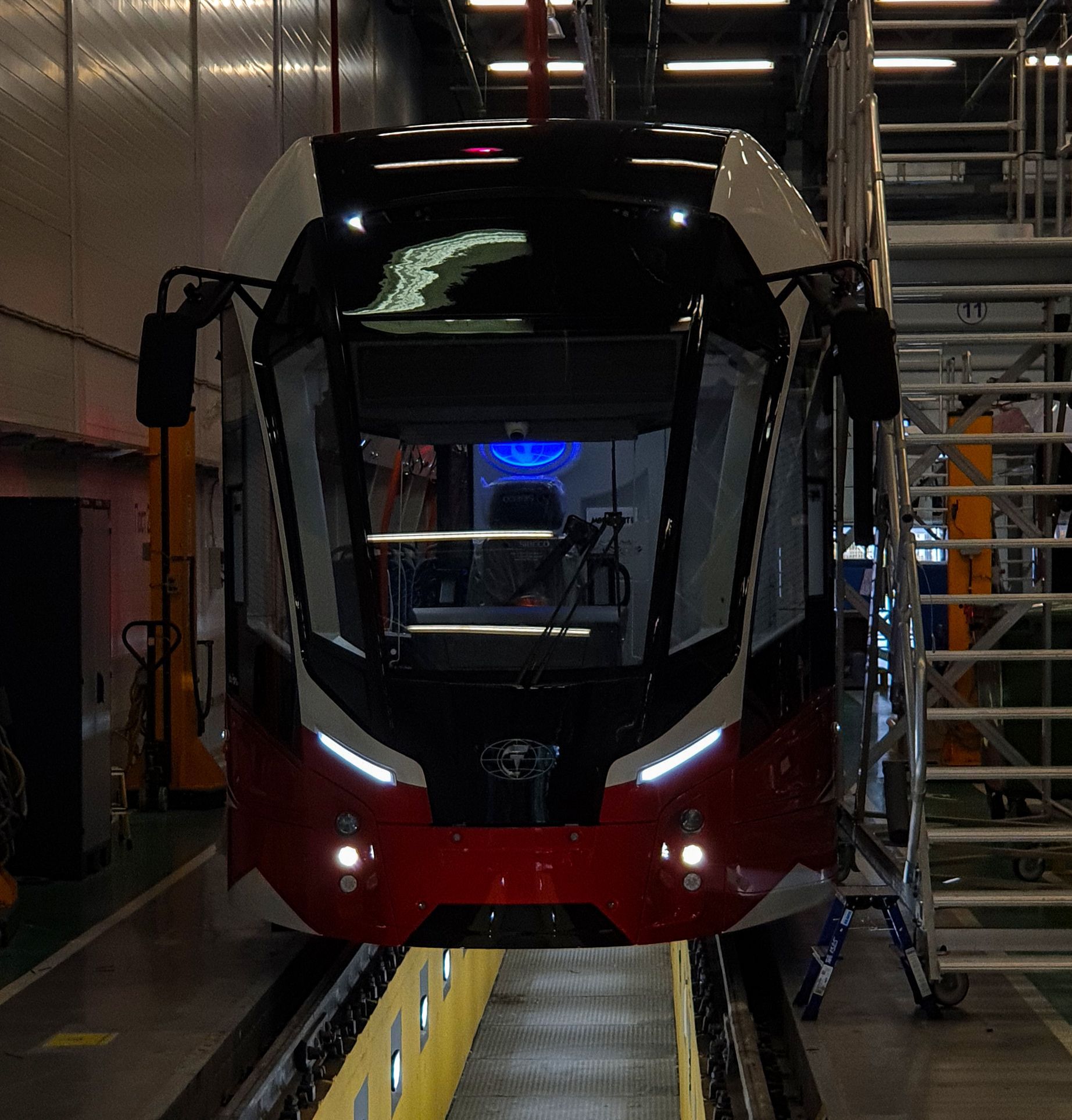

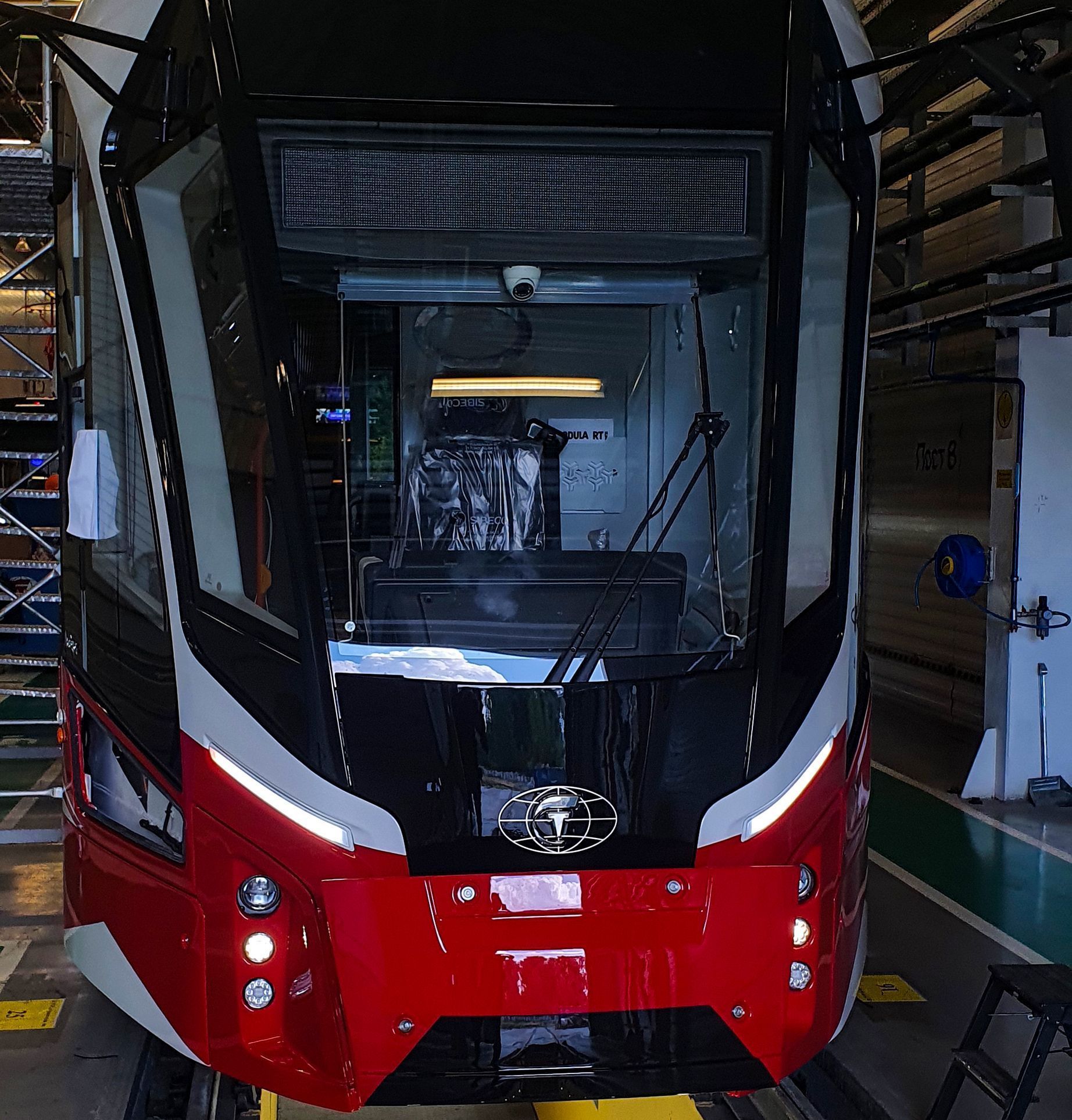

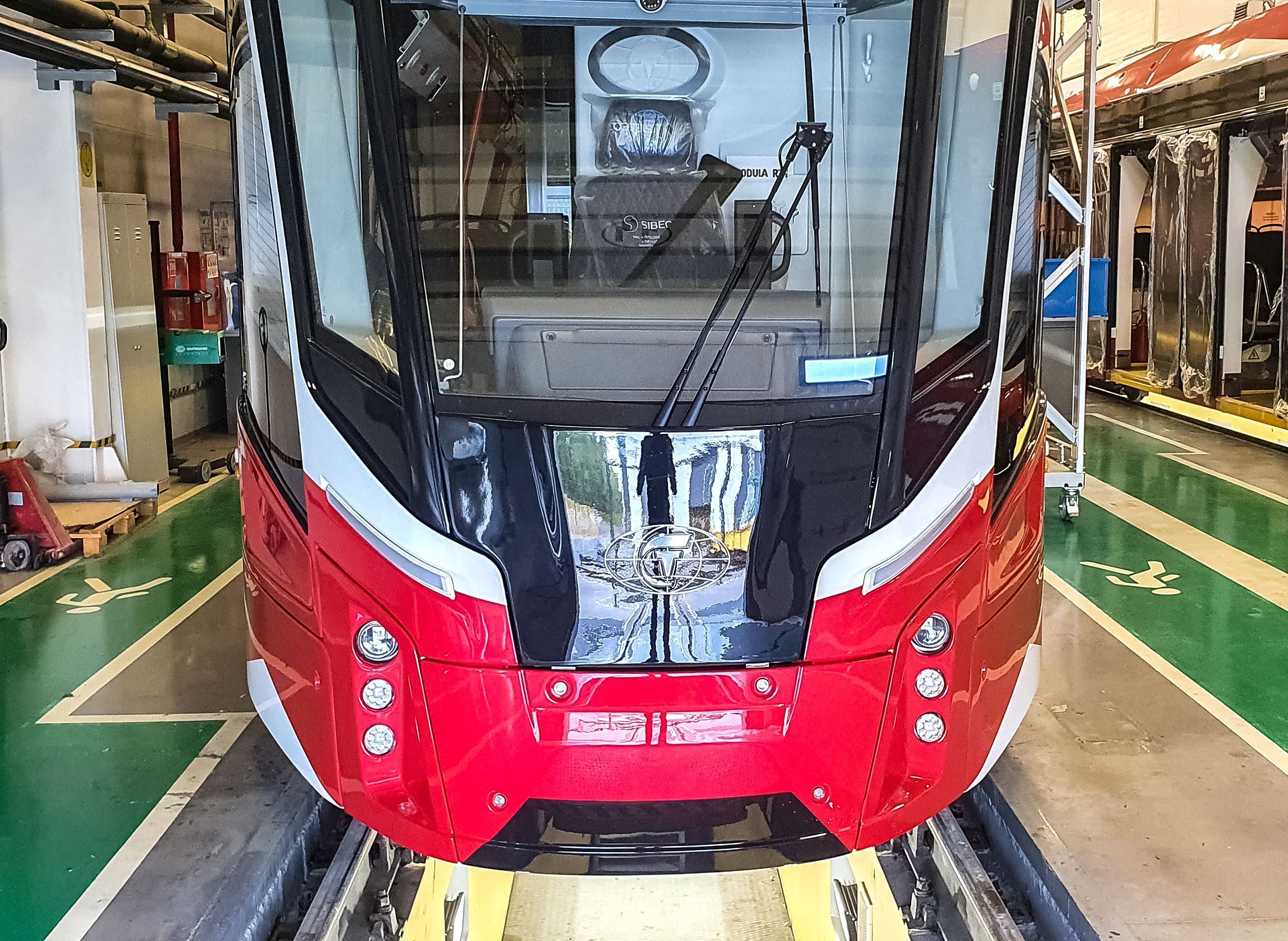

Применимость: Трамвайной вагон 71-911ЕМ
Цель разработки:
  • Уникализация дизайна в составе обновленной модели вагона с учетом требований к световым приборам при использовании на дорогах общего пользования.
  • Упрощение сборочного процесса.

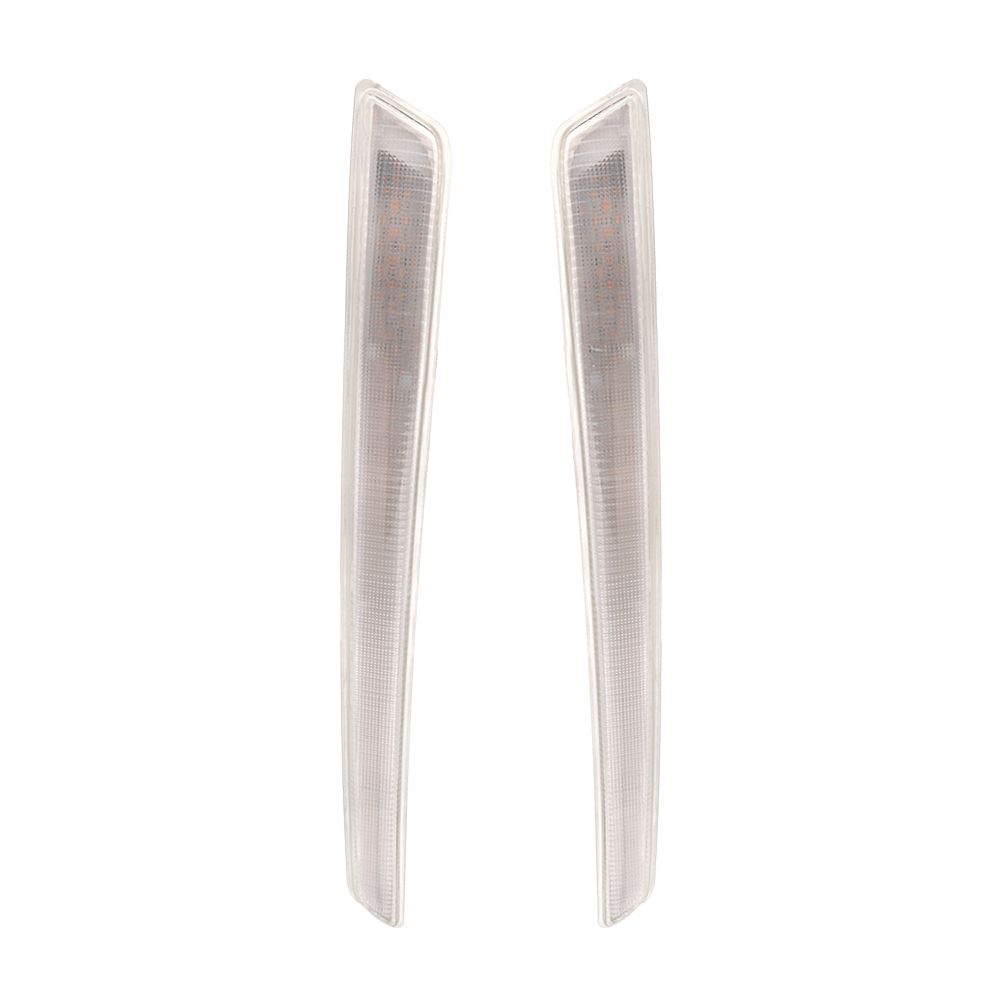

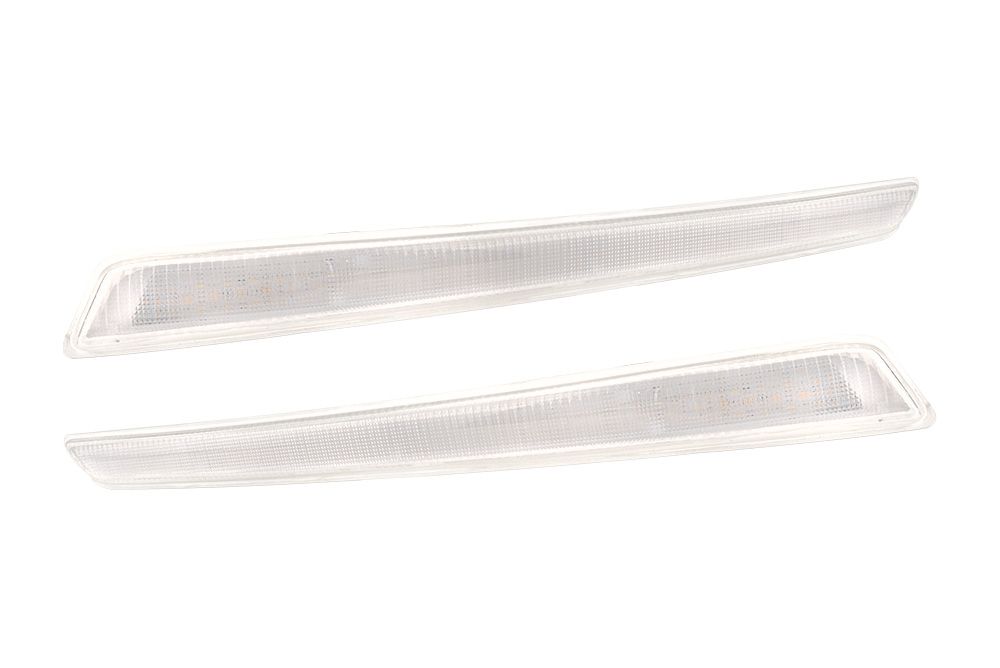

Полностью светодиодный фонарь с функцией габаритного огня, «бегущего» указателя поворота и плавным включением дневного ходового огня разработан специально для ПК «Транспортные системы».

В условиях ограниченного внутреннего пространства мы смогли разместить всю управляющую электронику в небольшом корпусе фары. Для реализации всех функций мы создали гибкую четырехслойную печатную плату толщиной 0.8 мм на которой размещено  112 диодов.

Концепция фонаря облегчает процесс проектирования транспортного средства так как не требует создания дополнительной логики управления фонарем, вся необходимая логика управления уже в него интегрирована.

Благодаря интегрированной логике управления фонарем применяются уже готовые шаблоны работы функций, контролируемые простой подачей питания на определенный контакт:

  • Дневной ходовой огонь, используемый в светлое время суток, включается автоматически с элегантным эффектом плавного розжига при запуске вагона.
  • При включении указателя поворота дневной ходовой огонь притухает переходя в режим указателя поворота. После выключения указателя поворота яркость дневного ходового огня восстанавливается до первоначального значения с плавным розжигом. Сам указатель поворота выполнен с эффектом «бегущего» огня добавляя эстетики регламентированным источникам света.
  • При включении габаритного огня яркость ДХО плавно снижается до уровня габаритного огня.
  • При включении аварийного указателя, обе светодиодные фары переходят из режима ДХО в режим указателя поворота, синхронно и ярко сигнализируя. После отключения аварийного указателя, фары плавно переходят обратно в режим ДХО.
